型式
FY-1F
FY-2F
FY-1FR
外観
本体材質

FC200
FCD450
SCS13,SCS14,SCS16
SCPH2
CAC406

FC200
FCD450
SCS13,SCS14,SCS16
SCPH2
CAC406
FC200,FCD450
SCS13,SCS14,SCS16
呼び
15A - 150A 15A - 150A 65A - 200A
フランジ規格
(ネジ規格)

JIS 5K
JIS10K
ANSI150LB
ANSI300LB

JIS 5K
JIS10K
ANSI150LB
ANSI300LB
JIS10K
ANSI150LB
備考
JIS F 7234相当品 JIS F 7234相当品
フラッパ式
軽量,コンパクト
    ▲このページの先頭へ
型式
FY-1PF
FY-2PF
FY-WP
外観
材質
STPG370
SUS304,SUS316,SUS316L
STPG370
SUS304,SUS316,SUS316L

呼び
15A - 200A 15A - 150A 15A - 100A
フランジ規格
(ネジ規格)
JIS 5K
JIS10K
ANSI150LB
ANSI300LB
JIS 5K
JIS10K
ANSI150LB
ANSI300LB
JIS 5K
JIS10K
ANSI150LB
ANSI300LB
備考
  フッラッパ式 ワイパ式
      ▲このページの先頭へ
型式
FY-J
FY-1SC
FY-2SC
外観
材質
STPG370
SUS304,SUS316,SUS316L
S25C
SUS304,SUS316,SUS316L
S25C
SUS304,SUS316,SUS316L
呼び
25A -125A Rc1/2 - Rc2 Rc1/2 - Rc2
フランジ規格
(ネジ規格)
JIS 5K
JIS10K
ANSI150LB
ANSI300LB
PT
NPT
PT
NPT
備考
ジャケット構造   フラッパ式
      ▲このページの先頭へ
型式
FY-1S
FY-2S
FY-3S
外観
材質
FC200
FCD450
SCS13,SCS14,SCS16
CAC406
FC200
FCD450
SCS13,SCS14,SCS16
CAC406
FC200
CAC406
呼び
Rc3/8 - Rc2 Rc3/8 - Rc2 Rc1/2 - Rc1・1/2
フランジ規格
(ネジ規格)
PT
NPT
PT
NPT
PT
NPT
備考
  フラッパ式
      ▲このページの先頭へ
型式
FY-SS
FY-MW
FY-PT
外観
材質
FC200
CAC403
CAC406
SS400
SUS304
SUS316
SUS304
SUS316
呼び
25A - 200A 可視 20φ - 200φ 40A - 150A
フランジ規格
(ネジ規格)
JIS 5K
JIS10K
ANSI150LB
NDS 5K
NDS10K

備考
JIS F 7218 相当品 壁面溶接型 突合せ溶接型

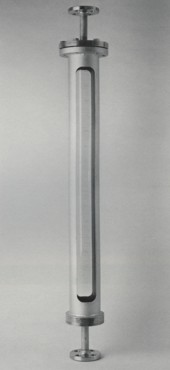

型式
FY-MG
FY-SW
FY-RF
外観
材質

SS400
SUS304
SUS316
SUS316L

SS400
SUS304
SUS316
SUS316L
SS400
SUS304
SUS316
SUS316L
呼び
  可視 140L - 375L 15A - 125A
フランジ規格
(ネジ規格)
JIS 5K
JIS10K
ANSI150LB
ANSI300LB
  JIS 5K
JIS10K
ANSI150LB
ANSI300LB
備考
メジャリンググラス JIS B 8211 ボイラ水面計用
ガラスを使用
壁面溶接型
ランタン型




標 準 仕 様
塗装 赤さび色プライマ+シルバーペイント ステンレス材,青銅材を除きます
ガスケット T#1995,V#1500,テフロンシート サイトグラス材質・仕様により選定致します



各 種 オ プ シ ョ ン
ゴムライニング 内面をネオプレンゴムでライニングします
テフロン樹脂コーティング 内面をテフロン樹脂でコーティングします
ナイロン樹脂コーティング 内外面をナイロン樹脂でコーティングします
亜鉛メッキ 内外面を亜鉛メッキします
ガラス保護カバー 鋼板を用いガラス面を保護します
ガラス保護板 アクリル板を用いガラスを保護します
テフロンシート テフロンシートを用い水垢の付着を防止します
マイカプレート マイカ(雲母)板を用いガラスを保護します (ガラス腐食性流体に有効です)

◎本ページに掲載されていない材質,呼び,フランジ規格(ネジ規格),オプションに関してもご相談下さい。
◎当社ではお客様のニーズに合わた各種サイトグラスを設計,製作致します。
